查看精度执行报告#

功能说明#

打开控制流图后，若文件有精度执行结果数据，可在导入成功后查看精度执行报告

前提条件#

文件有精度执行结果数据。详细请参见数据准备。

操作步骤#

  1. 在运行结果界面中，单击“结果总览”，打开控制流图。程序自动导入精度执行结果数据，导入成功后右上角显示打开精度执行报告按钮。

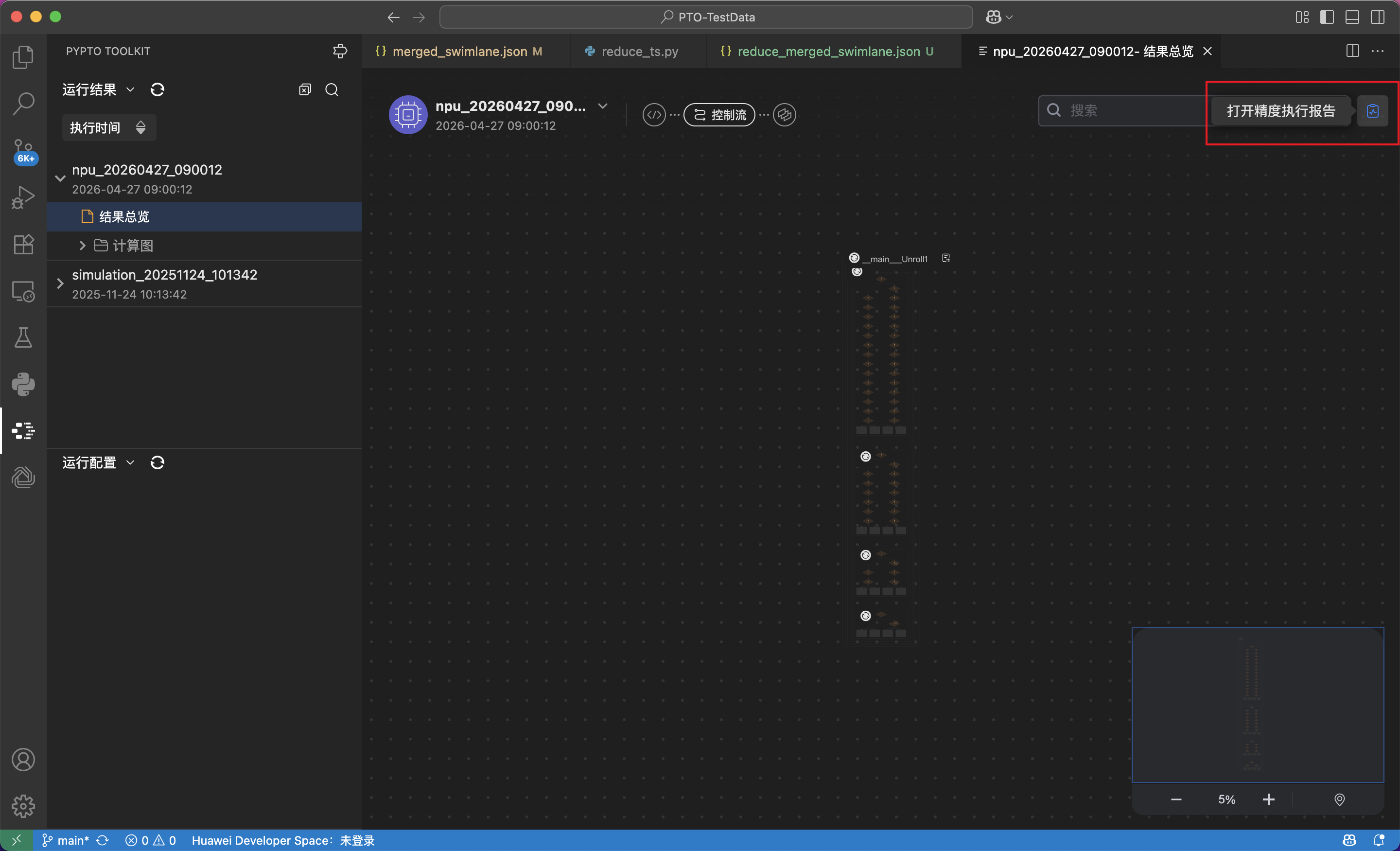

    图 1 打开精度执行报告按钮

  2. 查看精度执行报告及精度pass分布列表

    • 单击页面右上角打开精度执行报告按钮，右侧弹出精度执行报告页面。

      精度pass分布总览列表通过数字标号颜色区分校验结果状态（详见表1）。

      表 1 列表颜色状态说明

      颜色

      状态

      绿色

      精度校验成功

      红色

      精度校验失败

      黄色

      精度校验异常

    • 鼠标点击精度校验结果的FAIL卡片,将高亮卡片并显示对应状态的精度pass分布列表，再次点击卡片将取消选中。

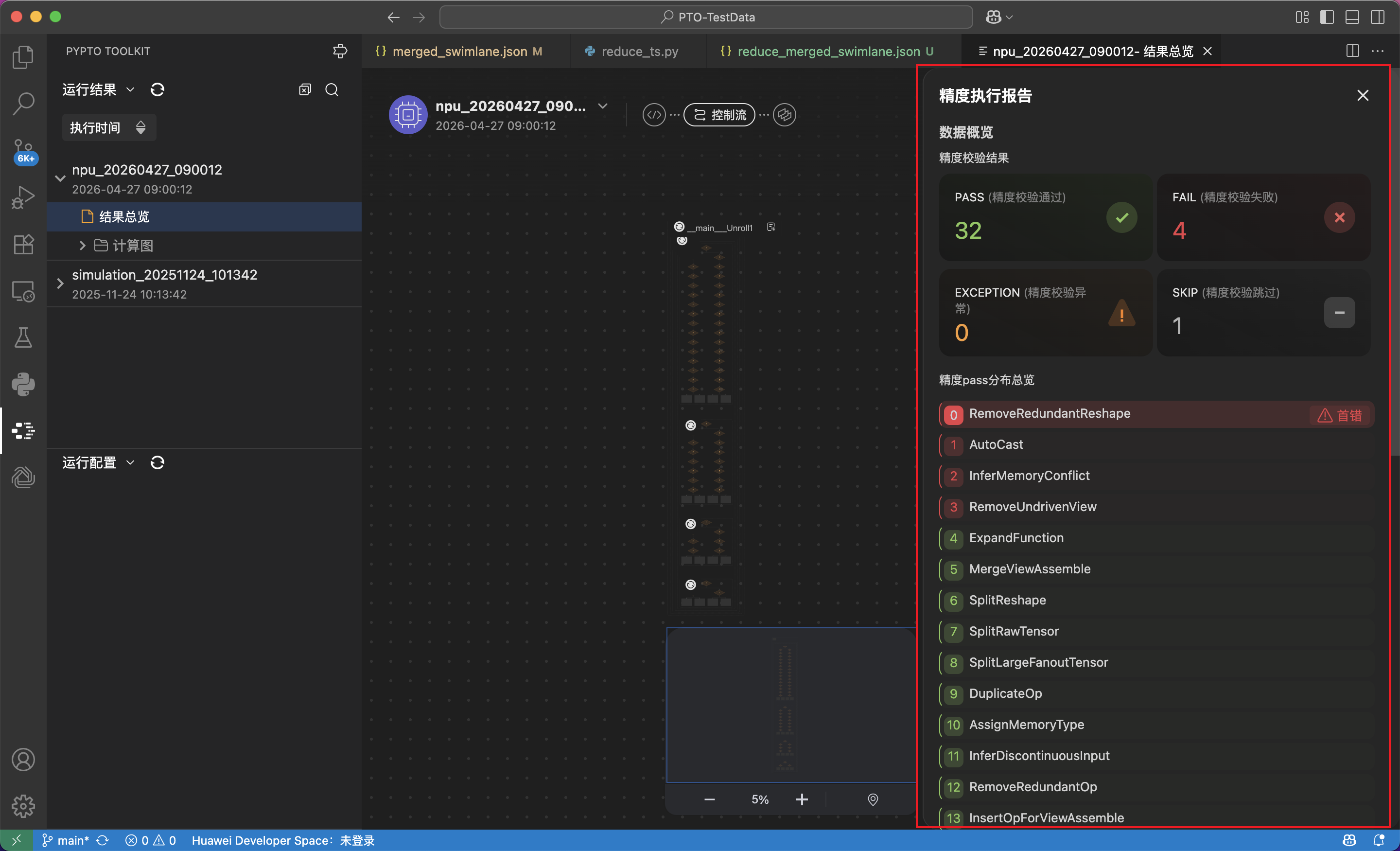

      图 2 查看精度执行报告

  3. 查看精度pass对应的PATH节点

    • 鼠标点击精度pass分布列表中状态为FAIL的节点，将高亮对应PATH并聚焦首错PATH，点击取消选择或再次点击卡片将取消选中。

    • 点击首错PATH标签将跳转对应计算图。(计算图精度报告操作详见操作文档)

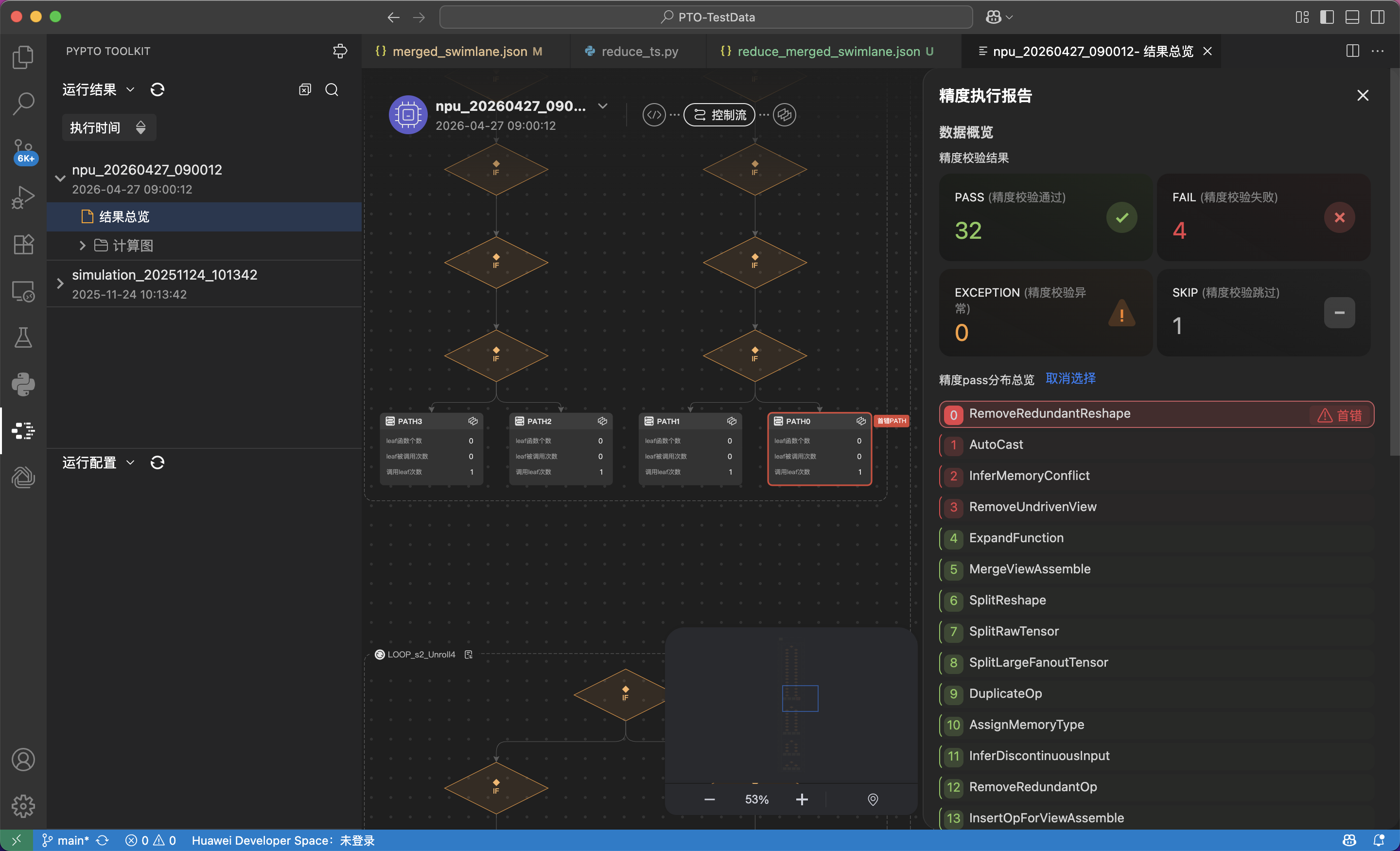

      图 3 查看精度pass对应的PATH节点

  4. PATH节点-所有计算图查看pass精度执行结果

    点击PATH节点右上角图标，在右侧弹窗中查看所有计算图，列表以颜色区分pass执行结果（同表1）。点击跳转对应计算图。(计算图精度报告操作详见详见操作文档)

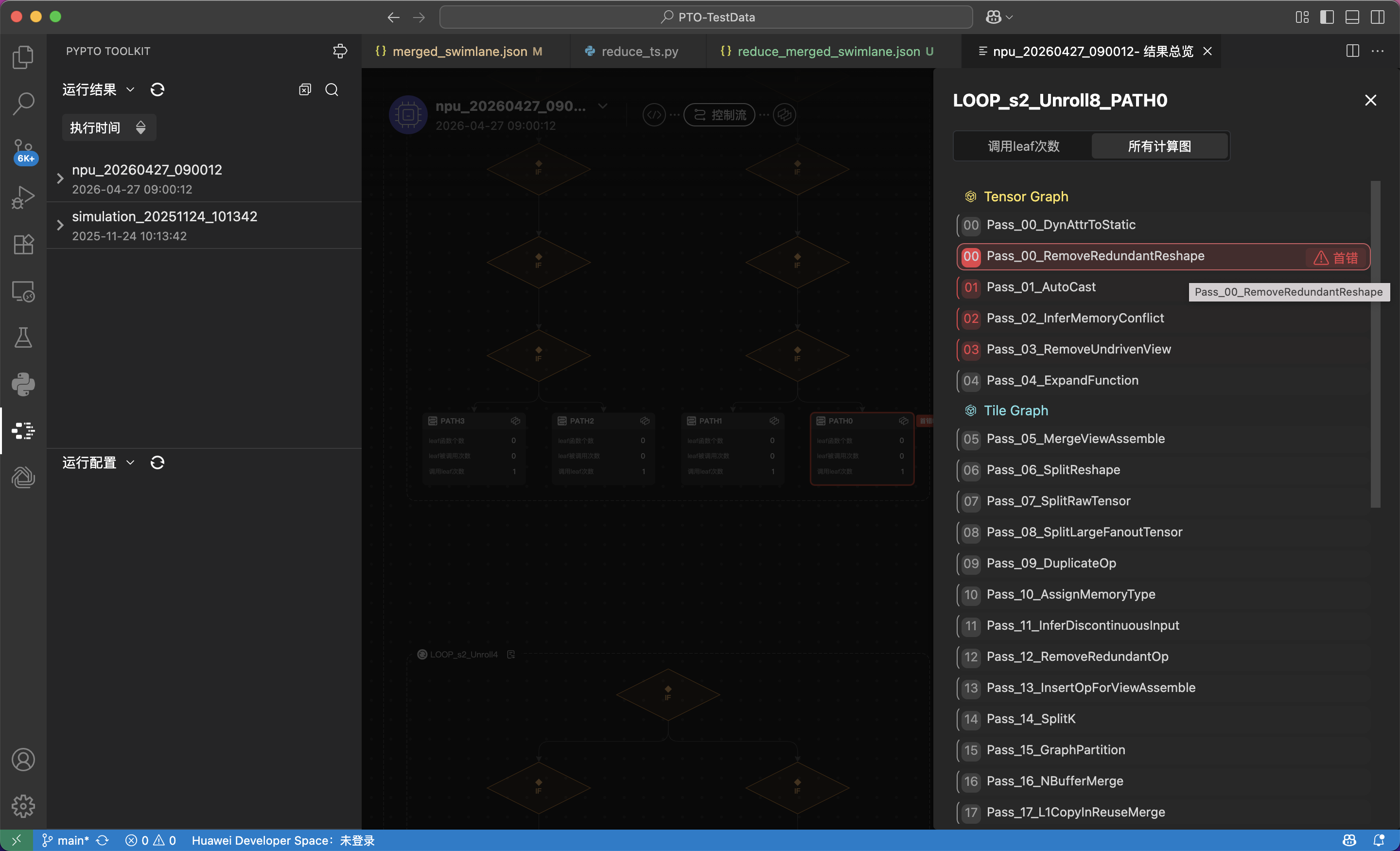

    图 4 查看所有计算图
