端到端泳道图#

功能说明#

端到端泳道图同屏展示算子从AICPU调度到Kernel执行的完整过程，支持宏观调度与微观流水双视图模式，帮助开发者快速定位瓶颈、高效调优。

前提条件#

执行PyPTO程序，生成端到端泳道图文件。

  1. 设置环境变量。

    export DUMP_DEVICE_PERF=true

  2. 启动性能数据采集功能。

    @pypto.frontend.jit(
    debug_options={"runtime_debug_mode": 1}
)

  3. 重新执行PyPTO程序，例如：

    python3 python/tests/st/operator/glm/test_glm_ffn_dense_quant.py

    在${work_path}/output/output_*/目录（*代表时间戳）下生成泳道图数据文件，文件名为：merged_swimlane.json。

操作步骤#

  1. 打开泳道图文件。以下提供两种方式：

    • 在Visual Studio Code侧边栏，单击图标，打开PyPTO Toolkit，在运行结果界面打开泳道图文件。

    • 在Visual Studio Code工作区，右键单击泳道图文件，在弹出的菜单中选择“PyPTO Toolkit：打开文件”。

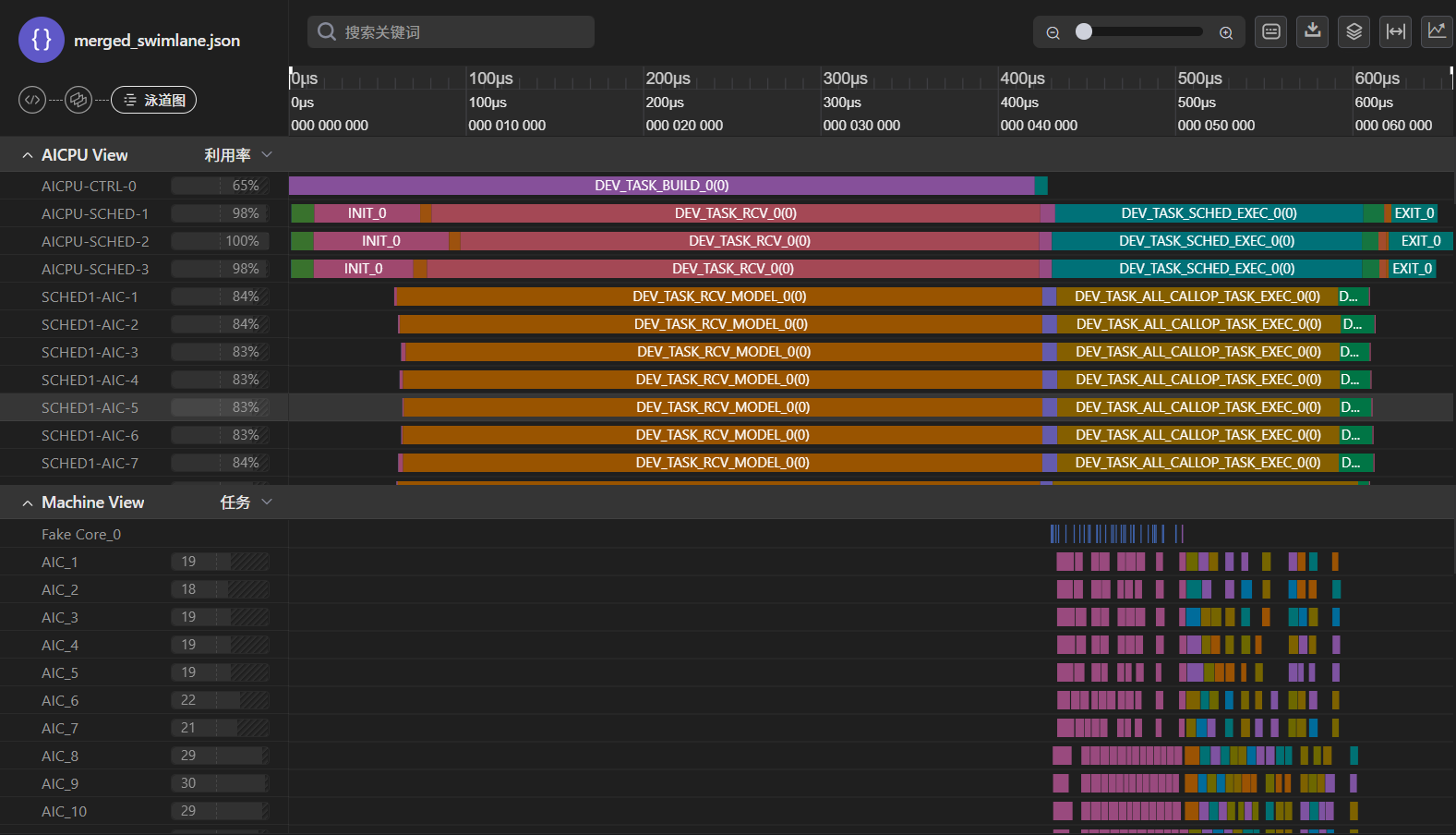

  2. AICPU泳道图与Kernel泳道图采用上下对齐布局，共享统一时间轴，支持视图的同步缩放与平移联动。

  3. 查看控制类节点详情面板

    点击任意控制类节点，系统将弹出详情面板以展示相关信息

  4. 查看调度类节点详情面板

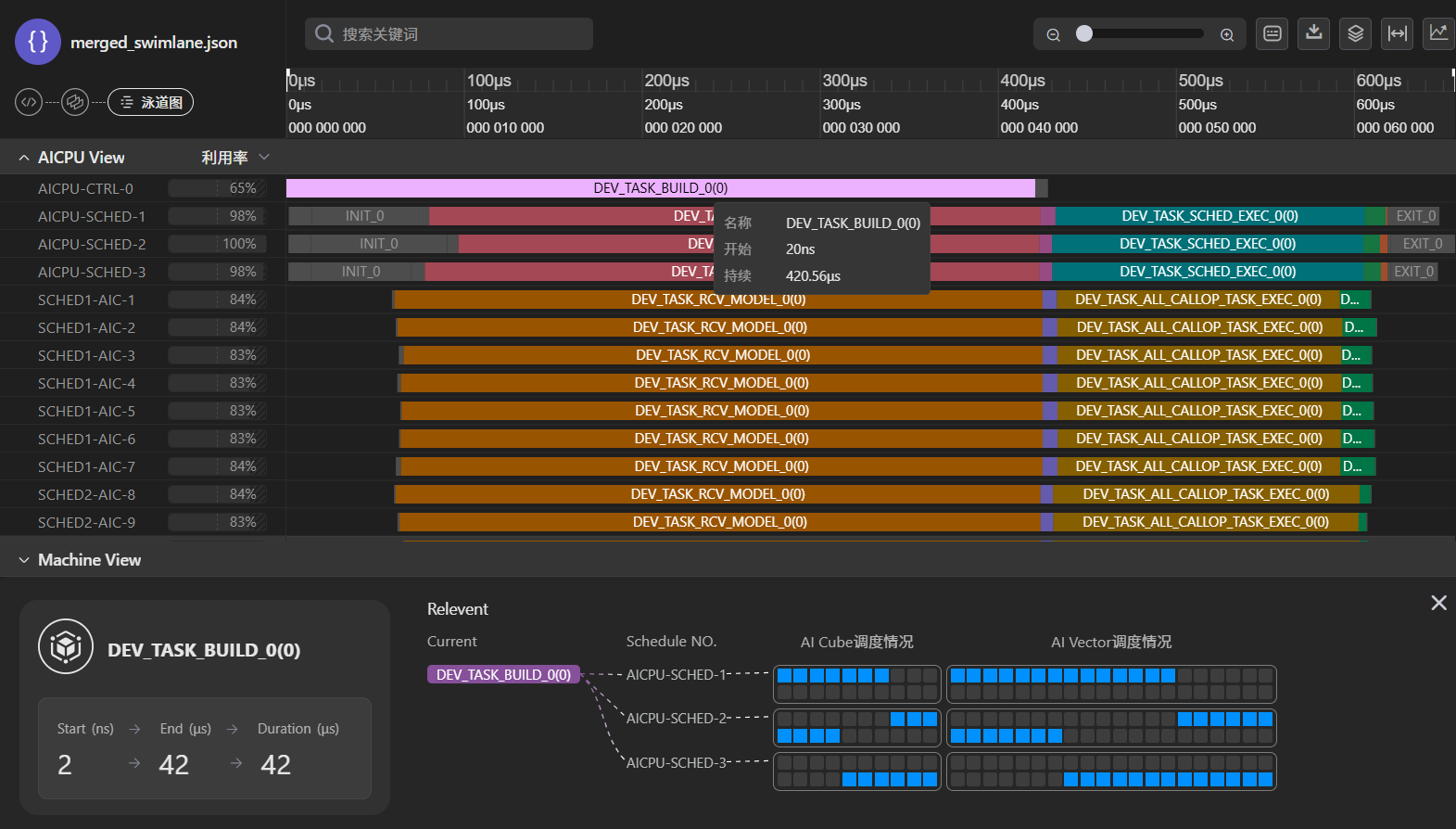

    点击任意调度类节点，系统将弹出详情面板以展示相关信息

  5. 查看Core类节点详情面板

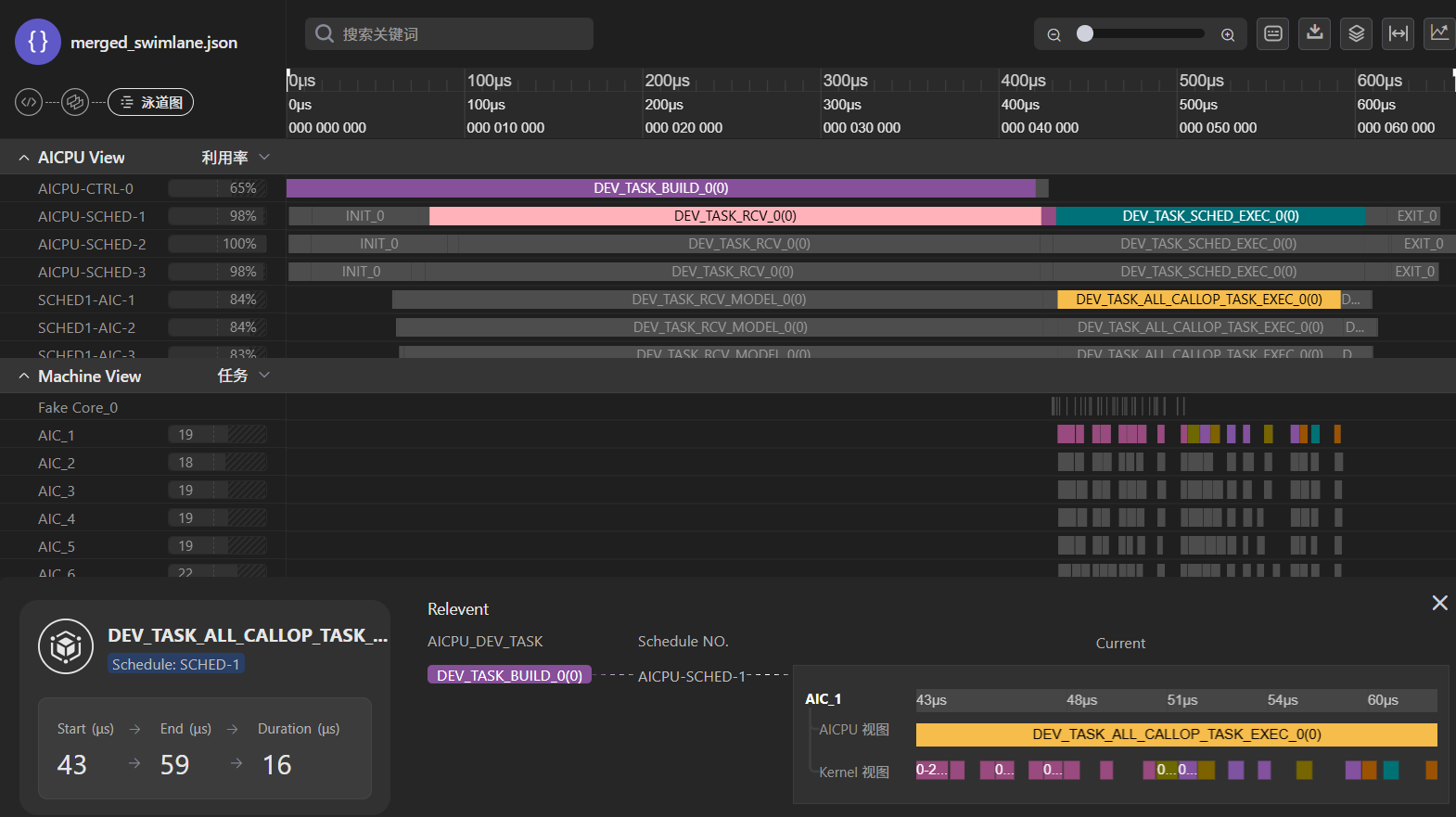

    点击任意Core类节点，系统将弹出详情面板以展示相关信息

    Core类详情面板的Kernel视图支持点击，可查看其依赖关系

  6. 泳道置顶
