渲染配置#

功能说明#

渲染配置面板支持对泳道图的显示样式进行自定义设置，包括着色模式、任务内容展示、连线层级等，帮助用户根据分析需求调整泳道图的呈现方式，提升性能分析效率。

渲染配置按生效范围分为三大类：全局配置、Kernel视图配置、AICPU视图配置，不同类型的泳道图支持的配置项略有差异。

执行PyPTO程序，生成泳道图文件。

打开泳道图文件。以下提供两种方式：
- 在Visual Studio Code侧边栏，单击图标，打开PyPTO Toolkit，在运行结果界面打开泳道图文件。
- 在Visual Studio Code工作区，右键单击泳道图文件，在弹出的菜单中选择”PyPTO Toolkit：打开文件”。
打开渲染配置面板。

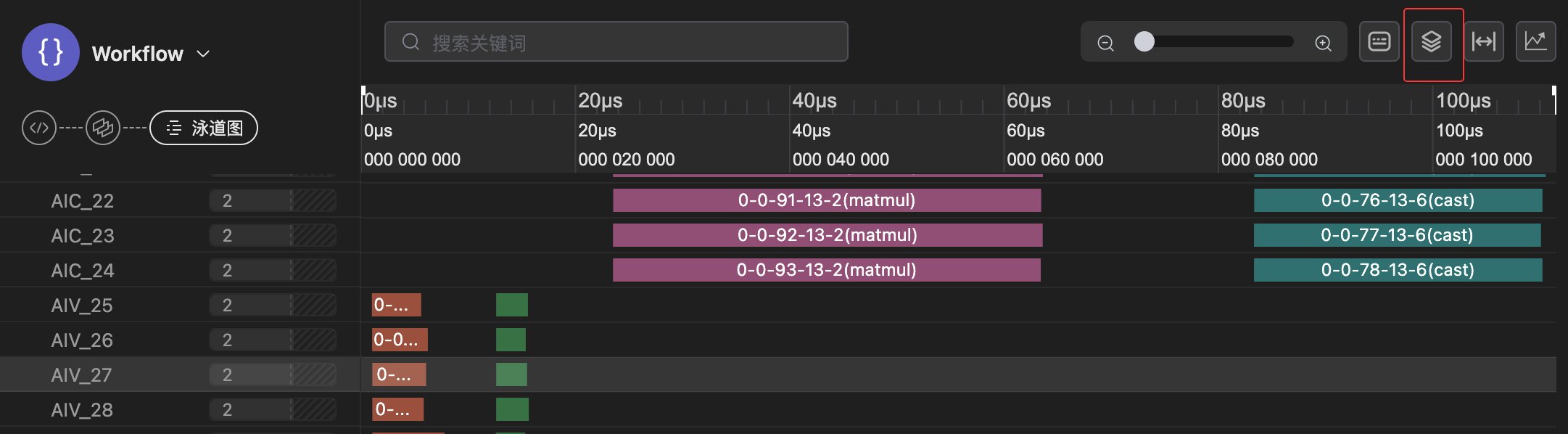

在泳道图界面中，单击右侧的按钮。

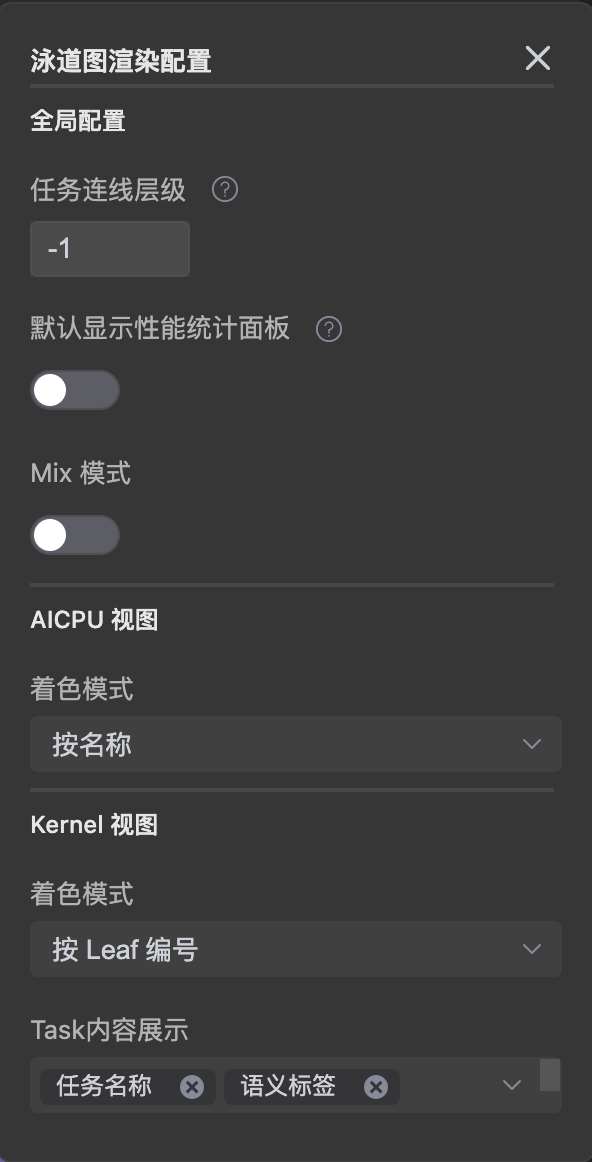

页面右边弹出渲染配置面板，配置项按生效范围分组展示。

全局配置对所有类型的泳道图生效，包括以下配置项：

表 1 全局配置说明

参数	说明
任务连线层级	控制泳道图节点依赖连线的显示层级。配置为-1表示展示该节点的全部依赖层级，配置为1表示展示该节点的前后一层依赖关系，配置为2表示展示前后两层依赖关系，以此类推。
默认显示性能统计面板	开启后，打开泳道图时会自动显示性能统计面板；关闭后，性能统计面板默认隐藏，需手动打开。
Mix模式	开启Mix模式后，支持查看Wrap内微观任务流水，点击Sub节点可展示其宏观依赖。具体功能请参见MIX模式。

AICPU视图配置仅对AICPU泳道图和端到端泳道图生效，包括以下配置项：

表 2 AICPU视图配置说明

参数	说明
着色模式	泳道图节点的着色模式。当前仅支持按名称：根据节点名称显示不同的颜色，区分控制类、调度类、Core类等不同类型的任务。

着色模式配置为”按名称”。

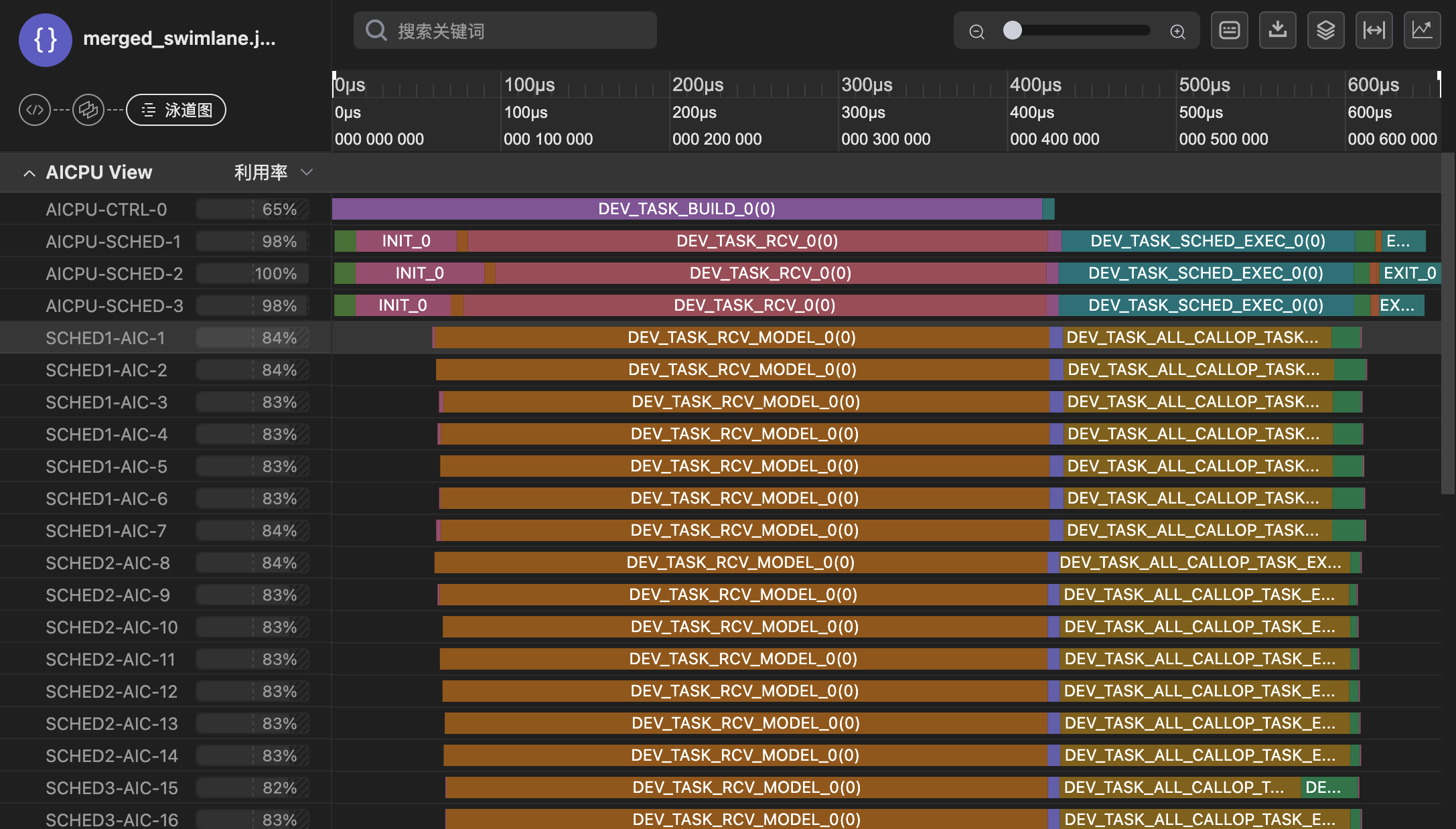

泳道图中控制类节点、调度类节点、Core类节点按不同颜色区分显示。

Kernel视图配置仅对Kernel泳道图生效，包括以下配置项：

表 3 Kernel视图配置说明

参数	说明
着色模式	泳道图节点的着色模式，不同模式下节点按不同维度区分颜色。取值包括：
	按Leaf编号：根据不同的Leaf编号显示不同的颜色，默认展示模式。
	按Stitched Function：根据不同的缝合函数显示不同的颜色。
	按语义标签：根据不同的计算类型显示不同的颜色。
	按Mix子图：根据不同的wrapId显示不同的颜色。

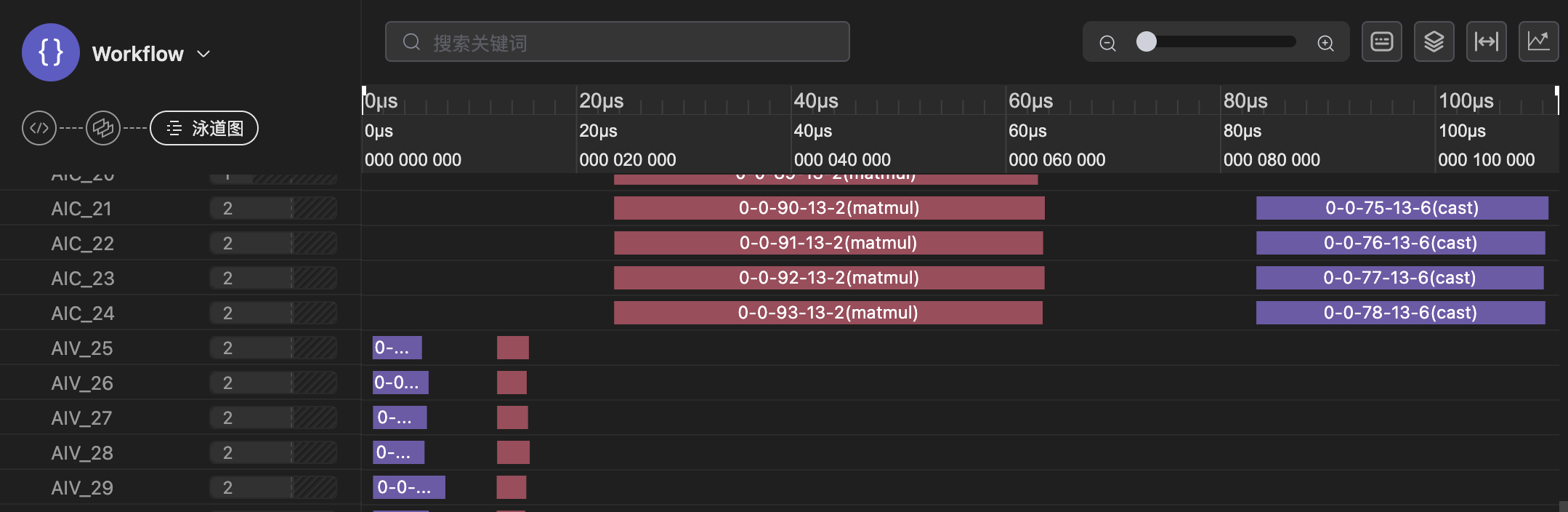

	按同构子图：根据不同的同构子图显示不同的颜色，选择此模式后会显示”Cube子图HashOrder类型”配置项。
Cube子图HashOrder类型	当着色模式选择”按同构子图”时出现此配置项。用于选择同构子图的HashOrder类型，取值包括CubeMergeHashOrder和L1ReuseHashOrder
Task内容展示	配置泳道图节点上显示的文本内容，支持多选（最多选择2项）。取值包括：
	任务名称：展示任务名称，例如：0-10-12-0-0。
	语义标签：展示计算类型，例如Matmul。
	同构子图组：展示同构子图组信息。
