MIX 模式#

功能说明#

Mix模式用于展示Wrap内微观任务流水，支持在同个视图中查看任务的宏观调度与微观执行细节。通过该模式，开发者可以深入分析任务内部的同步事件、等待时间及子任务依赖关系，快速定位性能瓶颈。

前提条件#

执行PyPTO程序，生成包含Wrap信息的泳道图文件。

  1. 启动性能数据采集功能。

    @pypto.frontend.jit(
    debug_options={"runtime_debug_mode": 1}
)

  2. 重新执行PyPTO程序，例如：

    python3 python/tests/st/operator/glm/test_glm_ffn_dense_quant.py

    在${work_path}/output/output_*/目录（*代表时间戳）下生成泳道图数据文件，文件名为：merged_swimlane.json。

限制说明#

  • 当前仅 A5 芯片采集的泳道图支持此功能

操作步骤#

  1. 打开泳道图文件。以下提供两种方式：

    • 在Visual Studio Code侧边栏，单击图标，打开PyPTO Toolkit，在运行结果界面打开泳道图文件。

    • 在Visual Studio Code工作区，右键单击泳道图文件，在弹出的菜单中选择”PyPTO Toolkit：打开文件”。

  2. 启用Mix模式。

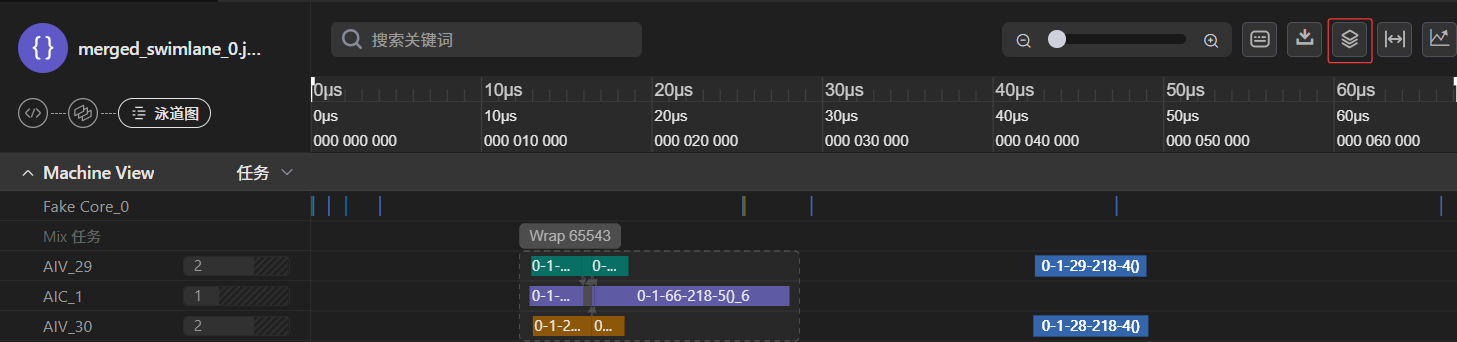

    单击泳道图右侧的按钮。

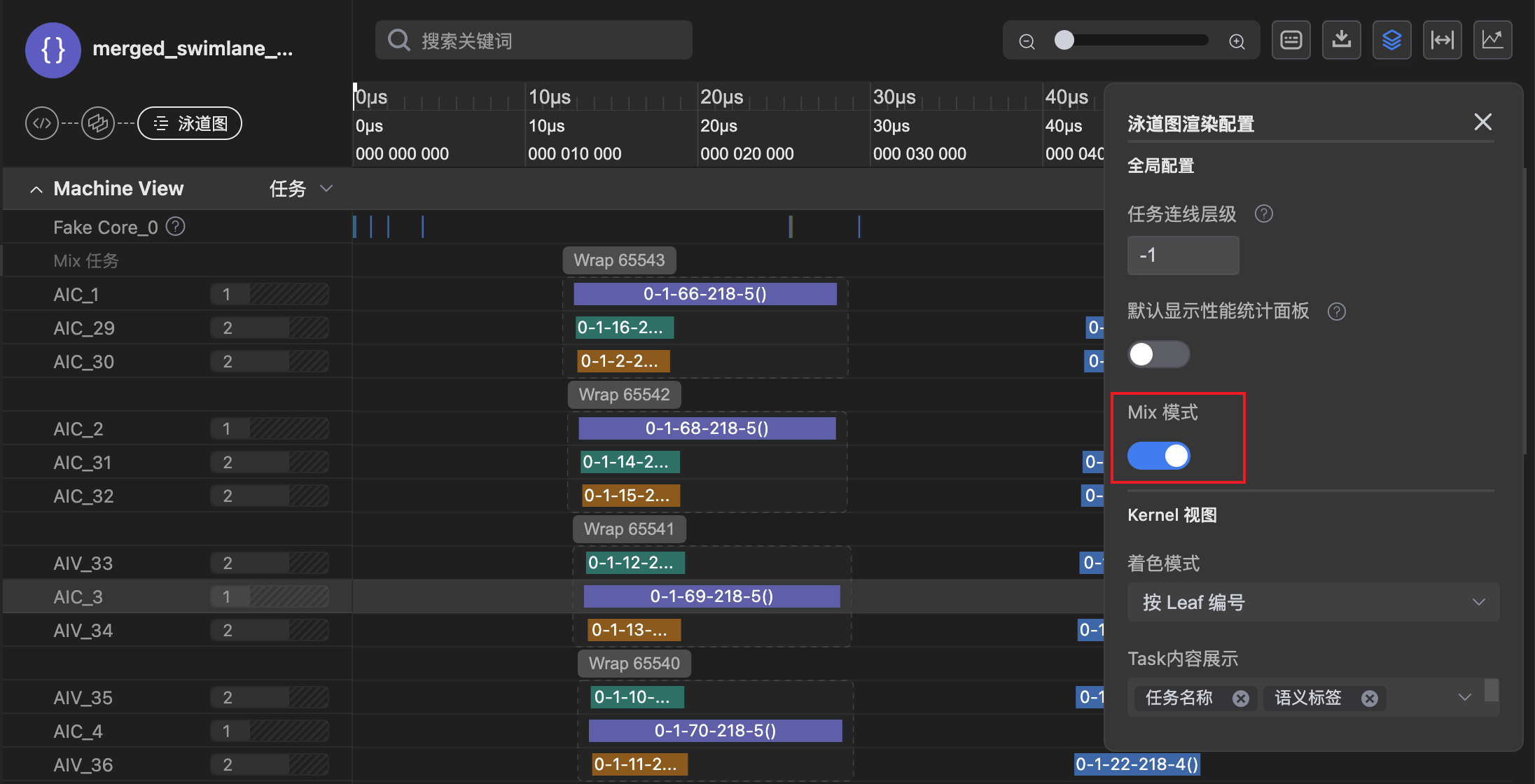

    页面右边弹出泳道图渲染配置面板，启用Mix模式开关。

  3. 查看Wrap内微观任务流水。

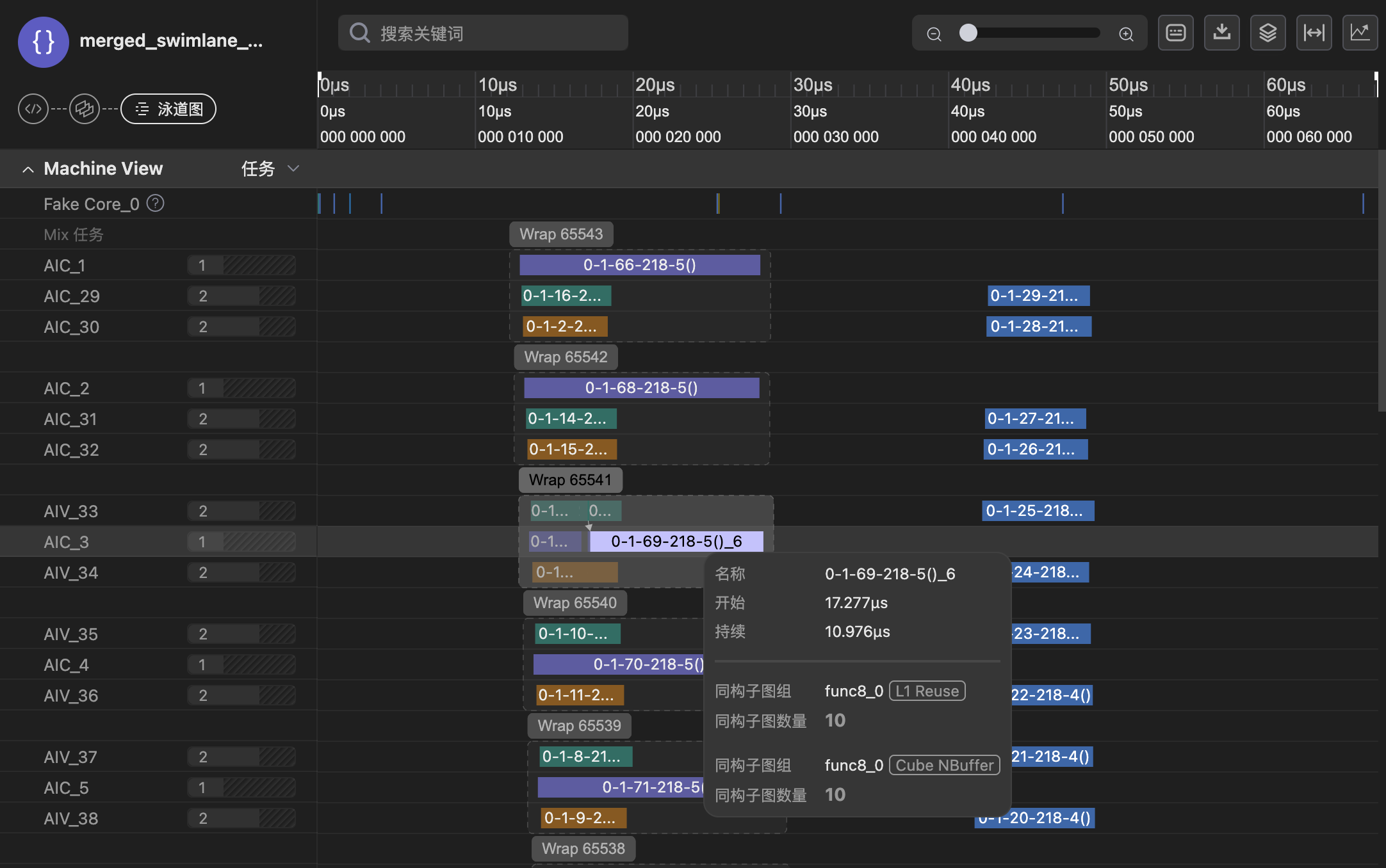

    鼠标悬浮在Sub节点上，可查看Wrap内的微观任务流水，包括子任务的执行顺序、同步事件和等待时间。

  4. 查看Sub节点宏观依赖。

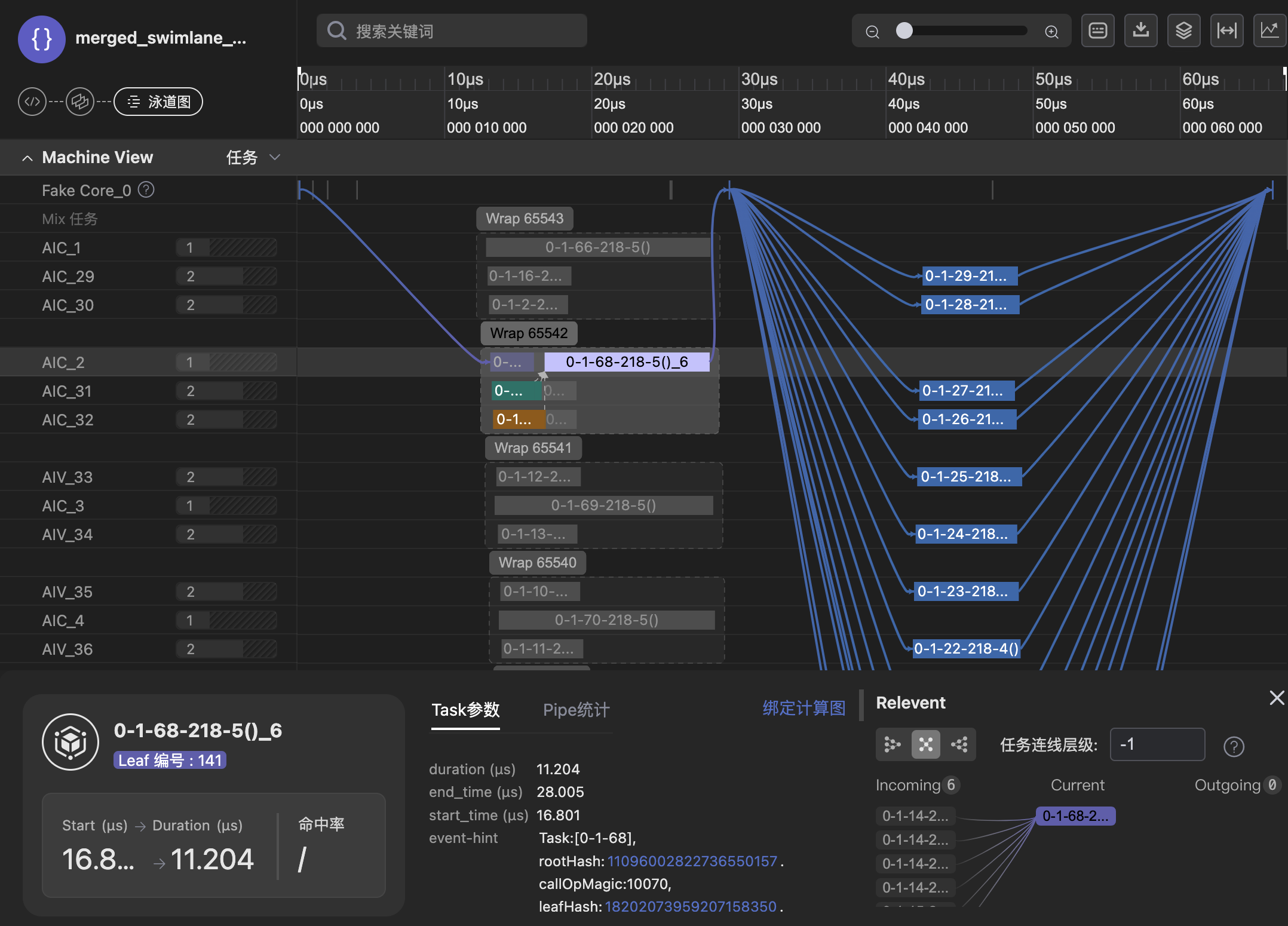

    点击Sub节点，可展示其宏观依赖关系，包括前序依赖和后续依赖。

    表 1 Sub节点依赖关系说明

    参数

    说明

    查看前序依赖节点

    查看后续依赖节点

    查看前后序依赖节点

    依赖连线层级

    配置为-1表示展示全部依赖层级
